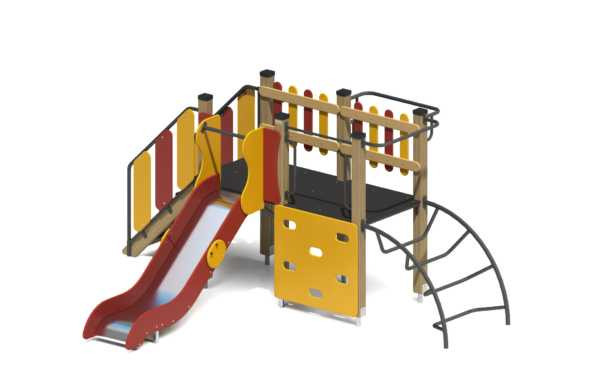

Игровой комплекс представляет собой сборноразборную,
модульную конструкцию, состоящую из восьми опорных столбов, одной площадки, одного
лестничного марша, двух перил к лестничному маршу, выполненных в виде скачущих
зайцев, одного ската горки с высотой стартового участка 950 мм., одного снаряда
«скалолаз» со стойкой для подъема, двух ограждений, выполненных в виде елочек и
грибов, одного снаряда для подъема, одного декоративного фанерного лаза с двумя
ручками, двух разновысоких навесных турников. На вершины столбов
устанавливаются пластиковые заглушки. Оборудование устанавливается и
бетонируется на оцинкованные металлические подпятники. Возраст пользователя от 3
лет.
Опорные столбы выполнены из клееного бруса сечением
не менее 100*100 мм с канавкой посередине. Площадка выполнена из доски
сечением не менее 100*40 мм. Металлические подпятники, выполнены из круглой
трубы сечением не менее 42 мм и листового металла толщиной не менее 4 мм.
Лестничный марш выполнен из сухой доски сечением не менее 140*40 мм. Перила к
лестничному маршу выполнены из фанеры толщиной не менее 24 мм. Скат горки
выполнен из фанеры толщиной не менее 24 мм и единого листа нержавеющей стали
толщиной не менее 1,5 мм. Скат горки имеет металлический каркас, выполненный из
профильной трубы сечением не менее 20*40 мм. Стартовый участок горки имеет
ограждения, выполненные из фанеры толщиной 24 мм и имеет турник – ограничитель,
выполненный из круглой трубы сечением не менее 27 мм и листового металла
толщиной 4 мм. Снаряд «скалолаз» выполнен из фанеры толщиной не менее 24 мм.
Стойка для подъема имеет п-образную форму и выполнена из круглой трубы сечением
не менее 27 мм и листового металла толщиной 4 мм. Ограждения выполнены из фанеры
толщиной не менее 24 мм. Снаряд для подъема выполнен из круглой трубы сечением
не менее 34 мм и листового металла толщиной не менее 4 мм. Декоративный лаз
выполнен из фанеры толщиной не менее 24 мм. Ручки выполнены из круглой трубы
сечением не менее 27 мм и листового металла толщиной не менее 4 мм. Разновысокие
турник выполнены из круглой трубы сечением не менее 27 мм и листового металла
толщиной не менее 4 мм. Все металлические элементы выполнены с применением
высокоточного оборудования. Деревянные и фанерные элементы изготавливаются на полуавтоматизированной
линии по обработке деревянных и фанерных изделий.
Все деревянные элементы изготавливаются из хвойной
доски влажностью 7-10%, подвергаемой склейке по длине и ширине заготовки с
применением клеев зарубежных производителей; изгибы, радиусы и скругленные
кромки тщательно отшлифованы и обработаны краской для закрытия торцов JRM (ГОСТ Р 52169-2003 п.4.3.11). Все
деревянные элементы проходят окраску в три слоя: первый слой – грунтование
заготовки с последующим шлифованием поверхности, второй слой – покраска
вододисперсионной краской с последующим шлифованием поверхности, третий слой –
финишная покраска. Все деревянные элементы окрашиваются краской финского
производителя TEKNOS,
соответствующей требованиям санитарных норм и экологической безопасности.
Все металлические элементы изготавливаются из
круглых труб, с применением горячекатаного листа. Весь применяемый
металлопрокат соответствует ГОСТ 10705-80, ГОСТ 1577-93. Сварные швы
конструкций из металла гладкие (ГОСТ Р 52169-2012 п.4.3.10). Все металлические
элементы окрашиваются порошковой краской финского производителя TEKNOS, соответствующей требованиям санитарных
норм и экологической безопасности. Для более качественного прокраса все
металлические элементы проходят двойной цикл покраски.
Все фанерные элементы изготовлены из многослойной
влагостойкой, склеенной под прессом и соответствующей ГОСТ 30427-96 фанеры;
изгибы, радиусы и скругленные кромки тщательно отшлифованы и обработаны краской
для закрытия торцов JRM (ГОСТ Р
52169-2012 п.4.3.11). Окраска фанерных элементов происходит в три слоя: первый
слой – грунтование заготовки с последующим шлифованием поверхности, второй слой
– покраска двухкомпонентной краской с последующим шлифованием поверхности,
третий слой – финишная покраска. Все фанерные элементы окрашиваются краской
финского производителя TEKNOS, соответствующей
требованиям санитарных норм и экологической безопасности.
Крепеж оцинкован. Выступающие части резьбовых соединений закрыты пластиковыми заглушками
(ГОСТ Р 52169-2012 п. 4.3.9).
Крепление элементов оборудования исключает
возможность их демонтажа без применения инструментов (ГОСТ Р 52169-2012 п.
4.3.13).
Изделие сопровождается:
а) техническим паспортом завода-изготовителя (ГОСТ
Р 52301-2004 п. 5), в котором указано предназначение, номер изделия, правила
безопасной эксплуатации и схема сборки.
б) комплектом крепежа для сборки и монтажа.
Сборочно-монтажные работы выполняются с соблюдением
требований национальных стандартов по установке детского игрового оборудования
и согласно схемам монтажа предприятия-изготовителя.
