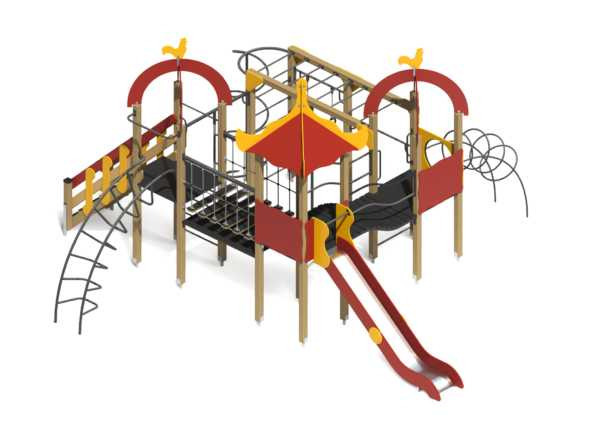

Игровой комплекс представляет собой сборноразборную,
модульную конструкцию с гимнастическим модулем, состоящую из семнадцати опорных
столбов, трех закладных брусьев, трех разноуровневых площадок, трех башен, одна
из которых под шатровой крышей, две оставшихся под фанерной дуговой имитацией
крыши с декоративной вставкой в виде петуха, одного лестничного марша, двух
перил к лестничному маршу, выполненных в виде деревянного каркаса с фанерными
экранами, одного снаряда «лиана», выполненного в виде полукруглой конструкции
со ступенями и ручкой, двух ограждений выполненных в виде экранов, одного
ската горки с высотой стартового участка не менее 1450мм, одного волнистого
переходного пола с двумя перилами, выполненными в виде металлического каркаса,
одного подвесного моста со страховочным полом, одного шеста для спуска со
спиралью с ручками, одного шеста для спуска, одного кольцевого снаряда
для лазания с фанерным лазом, одного уличного каната, двух гимнастических колец
на полипропиленовых канатах, турников. На вершины столбов устанавливаются
пластиковые заглушки. Оборудование устанавливается и бетонируется на
оцинкованные металлические подпятники. Возраст пользователя от 7 лет.
Опорные столбы выполнены из клееного бруса сечением не менее
100мм*100мм с канавкой посередине. Площадки выполнены из доски сечением не
менее 100мм*40мм. Металлические подпятники, выполнены из круглой трубы сечением
не менее 42мм и листового металла толщиной не менее 4мм. Шатровая крыша
выполнена из фанеры толщиной не менее 15мм и листового металла толщиной 4мм.
Имитация крыши представляет собой фанерную конструкцию в виде арок и выполнена
из фанеры толщиной не менее 24мм. Декоративные петухи выполнены из фанеры
толщиной не менее 24мм. Лестничный марш выполнен из сухой доски сечением не
менее 140мм*40мм. Перила к лестничному маршу выполнены из сухой доски сечением
не менее 140мм*40мм и фанеры толщиной не менее 15мм. Ограждения выполнены из
фанеры толщиной не менее 24мм. Скат горки выполнен из фанеры толщиной не
менее 24мм и единого листа нержавеющей стали толщиной не менее 1,5мм. Скат
горки имеет металлический каркас, выполненный из профильной трубы сечением не
менее 20мм*40мм. Стартовый участок горки имеет ограждения, выполненные из
фанеры толщиной 24мм и имеет турник – ограничитель, выполненный из круглой
трубы сечением не менее 27мм и листового металла толщиной 4мм. Волнистый пол
выполнен в виде металлического каркаса с досками и изготовлен из круглой трубы
сечением не менее 42мм, листового металла толщиной не менее 4мм и доски сечением
не менее 100мм*40мм. Перила к дуговому полу изготовлены из круглой трубы
сечением не менее 34мм и листового металла толщиной 4мм. Подвесной пол
представляет собой конструкцию из подвешенных к перилам на полипропиленовых
канат клееных досок. Перила выполнены из профильной трубы сечением не менее
40мм*40мм и листового металла толщиной не менее 4мм. Доски – комбинированные,
выполнены из сухой доски сечением не менее 120мм*30мм и ламинированной
нескользящей фанеры толщиной не менее 24мм, склеенных между собой под прессом.
Страховочный пол выполнен из профильной трубы сечением не менее 40мм*20мм,
листового металла толщиной не менее 4мм и влагостойкой ламинированной фанеры
толщиной не менее 24мм. Шест для спуска выполнен из круглой трубы сечением не
менее 42мм и листового металла толщиной не менее 4мм. Шест для спуска со
спиралью выполнен из круглой трубы сечением не менее 42мм и листового металла
толщиной не менее 4мм. Ручки выполнены из круглой трубы сечением не менее 27мм
и листового металла толщиной не менее 4мм. Кольцевой тоннель представляет собой
конструкцию из колец, расположенных последовательно друг за другом повторяя
окружность и выполнен из круглой трубы сечением не менее 27мм и листового
металла толщиной 4мм. Фанерный лаз выполнен из фанеры толщиной не менее 24мм.
Снаряд «лиана» выполнен в виде п-образных ступеней и изготовлен из круглой
трубы сечением не менее 42 мм и листового металла толщиной не менее 4мм. Ручка
выполнена из круглой трубы сечением не менее 34мм и листового металла толщиной
4мм. Уличный канат сечением не менее 40мм. Гимнастические кольца выполнены из
фанеры толщиной не менее 24мм. Турники выполнены из круглой трубы сечением не
менее 27мм и листового металла толщиной не менее 4мм. Все металлические
элементы выполнены с применением высокоточного оборудования. Деревянные и
фанерные элементы изготавливаются на полуавтоматизированной линии по обработке
деревянных и фанерных изделий.
Все деревянные элементы изготавливаются из хвойной доски
влажностью 7-10%, подвергаемой склейке по длине и ширине заготовки с
применением клеев зарубежных производителей; изгибы, радиусы и скругленные
кромки тщательно отшлифованы и обработаны краской для закрытия торцов JRM (ГОСТ
Р 52169-2003 п.4.3.11). Все деревянные элементы проходят окраску в три слоя: первый
слой – грунтование заготовки с последующим шлифованием поверхности, второй слой
– покраска вододисперсионной краской с последующим шлифованием поверхности,
третий слой – финишная покраска. Все деревянные элементы окрашиваются краской
финского производителя TEKNOS, соответствующей требованиям санитарных норм и
экологической безопасности.
Все металлические элементы изготавливаются из круглых труб, с
применением горячекатаного листа. Весь применяемый металлопрокат соответствует
ГОСТ 10705-80, ГОСТ 1577-93. Сварные швы конструкций из металла гладкие (ГОСТ Р
52169-2012 п.4.3.10). Все металлические элементы окрашиваются порошковой
краской финского производителя TEKNOS, соответствующей требованиям санитарных
норм и экологической безопасности. Для более качественного прокраса все
металлические элементы проходят двойной цикл покраски.
Все фанерные элементы изготовлены из многослойной
влагостойкой, склеенной под прессом и соответствующей ГОСТ 30427-96 фанеры;
изгибы, радиусы и скругленные кромки тщательно отшлифованы и обработаны краской
для закрытия торцов JRM (ГОСТ Р 52169-2012 п.4.3.11). Окраска фанерных
элементов происходит в три слоя: первый слой – грунтование заготовки с
последующим шлифованием поверхности, второй слой – покраска двухкомпонентной
краской с последующим шлифованием поверхности, третий слой – финишная покраска.
Все фанерные элементы окрашиваются краской финского производителя TEKNOS,
соответствующей требованиям санитарных норм и экологической безопасности.
Крепеж оцинкован. Выступающие части резьбовых соединений
закрыты пластиковыми заглушками (ГОСТ Р 52169-2012 п. 4.3.9).
Крепление элементов оборудования исключает возможность их
демонтажа без применения инструментов (ГОСТ Р 52169-2012 п. 4.3.13).
Изделие сопровождается:
а) техническим паспортом завода-изготовителя (ГОСТ Р
52301-2004 п. 5), в котором указано предназначение, номер изделия, правила
безопасной эксплуатации и схема сборки.
б) комплектом крепежа для сборки и монтажа.
Сборочно-монтажные работы выполняются с соблюдением
требований национальных стандартов по установке детского игрового оборудования
и согласно схемам монтажа предприятия-изготовителя.
