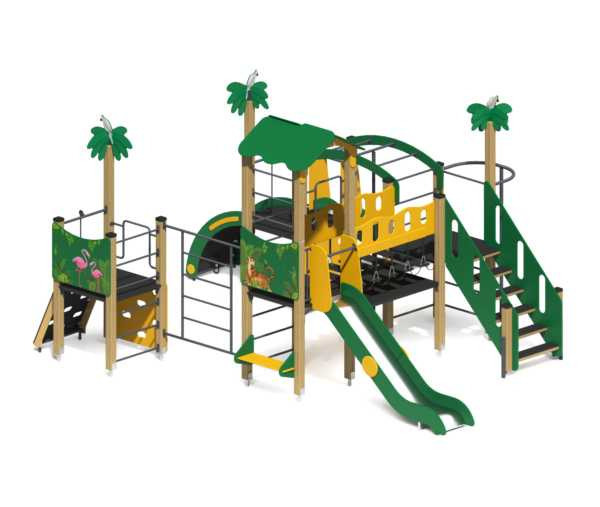

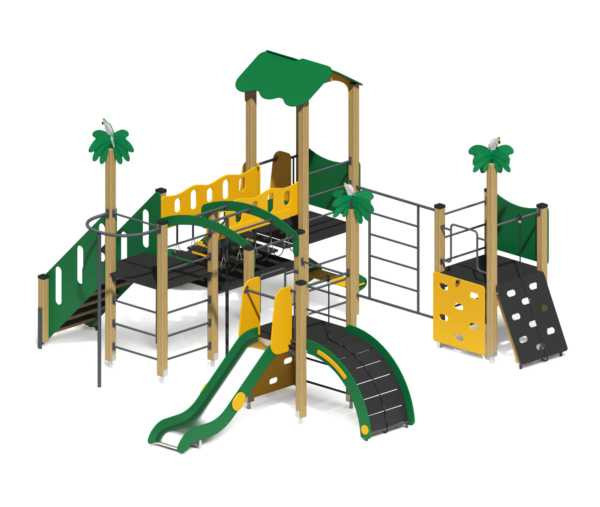

Игровой комплекс представляет собой сборноразборную,
модульную конструкцию с гимнастическим модулем, состоящую из двадцати опорных
столбов, четырех разноуровневых площадок, одной башней под двухскатной крышей, три
декоративных элемента в виде попугаев устанавливаемых на вершине столба, одного
наклонного скалолаза, одного подвесного моста с фанерными перилами и фанерным
полом на металлическом каркасе, двух фанерных ограждений, двух скатов горок с
высотой стартовой площадки 950мм и 1200мм, одной лестницы, одной трубы для
спуска, тридцать три распорных турника и трех распорных турников с креплением
под канат, одного снаряда «трап», одной гимнастической стенки, одной дуговой
части, одной опоры под основания подвеса, основание подвеса и подвес, одной
фанерной скамьи, двух боковых частях к рукоходу и двух скалолазов. На вершины
столбов устанавливаются пластиковые заглушки. Оборудование устанавливается и
бетонируется на оцинкованные металлические подпятники. Возраст пользователя от
7 лет.
Опорные столбы выполнены из клееного бруса сечением
не менее 100мм*100мм с канавкой посередине. Площадки выполнены из доски
сечением не менее 100мм*40мм и фанеры толщиной не меньше 18мм. Металлические
подпятники, выполнены из круглой трубы сечением не менее 42мм и листового
металла толщиной не менее 4мм. Двухскатная крыша выполнена из фанеры толщиной
не менее 24мм. Декоративные элементы выполнены из фанеры толщиной не менее
24мм. Лестница выполнена из сухой доски сечением не менее 230мм*40мм, фанеры
толщиной не менее 9мм, профильной трубы не менее 40*20мм и листового металла
толщиной не менее 4мм. Перила к лестничному маршу выполнены из фанеры толщиной
не меньше 24мм. Ограждения выполнены из фанеры толщиной не менее 24мм. Уличный
канат сечением не менее 40мм. Канаты под наклонный скалолаз и снаряд «трап»
выполнены из полипропиленового каната сечением не меньше 16мм. Труба для спуска
изготовлена из круглой трубы сечением не менее 47мм и листового металла
толщиной не менее 4мм. Гимнастическая стенка и рукоход изготовлены из круглой
трубы сечением не менее 27мм и листового металла толщиной не менее 4мм. Шест
для спуска выполнен из трубы сечением не менее 42мм и листового металла
толщиной не менее 4мм. Турники выполнены из круглой трубы сечением не менее 27
мм и листового металла толщиной не менее 4мм. Скат горки выполнен из фанеры
толщиной не менее 24мм и единого листа нержавеющей стали толщиной не менее
1,5мм. Скат горки имеет металлический каркас, выполненный из профильной трубы
сечением не менее 20мм*40мм. Стартовый участок горки имеет ограждения,
выполненные из фанеры толщиной 24мм и имеет турник – ограничитель, выполненный
из круглой трубы сечением не менее 27мм и листового металла толщиной 4мм. Подвесной
пол представляет собой конструкцию из подвешенных к перилам на цепь клееных
досок. Перила выполнены из фанеры толщиной не менее 24мм. Доски –
комбинированные, выполнены из сухой доски сечением не менее 120мм*30мм и
ламинированной нескользящей фанеры толщиной не менее 24мм, склеенных между
собой под прессом. Страховочный пол выполнен из профильной трубы сечением не
менее 40мм*20мм, листового металла толщиной не менее 4мм и влагостойкой
ламинированной фанеры толщиной не менее 24мм. Снаряд «скалолаз» выполнен из
фанеры толщиной не менее 24мм. Снаряд «трап» выполнен в виде фанерного каркаса
с металлическими ножками. Каркас выполнен из фанеры толщиной не меньше 24мм, металлические
ножки к снаряду «трап» выполнены из круглой трубы сечением не меньше 34мм и
листового металла не менее 4мм. Скамейка выполнена из фанеры толщиной не менее
24мм. Опора под основания подвеса выполнена из круглой трубы сечением не менее
47мми листового металла не менее 4мм. Все металлические элементы выполнены с
применением высокоточного оборудования. Деревянные и фанерные элементы
изготавливаются на полуавтоматизированной линии по обработке деревянных и
фанерных изделий.
Все деревянные элементы изготавливаются из хвойной
доски влажностью 7-10%, подвергаемой склейке по длине и ширине заготовки с
применением клеев зарубежных производителей; изгибы, радиусы и скругленные
кромки тщательно отшлифованы и обработаны краской для закрытия торцов JRM (ГОСТ Р 52169-2003 п.4.3.11). Все
деревянные элементы проходят окраску в три слоя: первый слой – грунтование
заготовки с последующим шлифованием поверхности, второй слой – покраска
вододисперсионной краской с последующим
шлифованием поверхности, третий слой – финишная покраска. Все деревянные
элементы окрашиваются краской финского производителя TEKNOS, соответствующей требованиям санитарных норм и экологической
безопасности.
Все металлические элементы изготавливаются из
круглых труб, с применением горячекатаного листа. Весь применяемый
металлопрокат соответствует ГОСТ 10705-80, ГОСТ 1577-93. Сварные швы
конструкций из металла гладкие (ГОСТ Р 52169-2012 п.4.3.10). Все металлические
элементы окрашиваются порошковой краской финского производителя TEKNOS, соответствующей требованиям санитарных
норм и экологической безопасности. Для более качественного прокраса все
металлические элементы проходят двойной цикл покраски.
Все фанерные элементы изготовлены из многослойной
влагостойкой, склеенной под прессом и соответствующей ГОСТ 30427-96 фанеры;
изгибы, радиусы и скругленные кромки тщательно отшлифованы и обработаны краской
для закрытия торцов JRM (ГОСТ Р
52169-2012 п.4.3.11). Окраска фанерных элементов происходит в три слоя: первый
слой – грунтование заготовки с последующим шлифованием поверхности, второй слой
– покраска двухкомпонентной краской с последующим шлифованием поверхности,
третий слой – финишная покраска. Все фанерные элементы окрашиваются краской
финского производителя TEKNOS,
соответствующей требованиям санитарных норм и экологической безопасности.
Крепеж оцинкован. Выступающие части резьбовых соединений закрыты пластиковыми заглушками
(ГОСТ Р 52169-2012 п. 4.3.9).
Крепление элементов оборудования исключает
возможность их демонтажа без применения инструментов (ГОСТ Р 52169-2012 п.
4.3.13).
Изделие сопровождается:
а) техническим паспортом завода-изготовителя (ГОСТ
Р 52301-2004 п. 5), в котором указано предназначение, номер изделия, правила
безопасной эксплуатации и схема сборки.
б) комплектом крепежа для сборки и монтажа.
Сборочно-монтажные
работы выполняются с соблюдением требований национальных стандартов по
установке детского игрового оборудования и согласно схемам монтажа
предприятия-изготовителя.
